Hrubý návrh

Hrubý návrh

Funkčný model systému

Na znázornenie funkčnej štruktúry systému sme použili metódu diagramu tokov údajov zápisu (DFD - Data Flow Diagram). Používame nasledovnú notáciu :

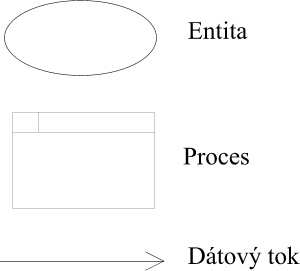

Použitá notácia



proces – označuje spracovanie údajov

údajový tok – pomenovaná komunikácia v rámci DFD

externá entita – informačné vstupy a výstupy systému

proces – označuje spracovanie údajov

úložisko – miesto, kde sa ukladajú údaje (trvalo, dočasne)



Kontextový diagram

Kontextový diagram znázorňuje prepojenie systému s externými entitami.

Popis entít :

Študent
študent na fakulte, entita slúži na vyjadrenie vzťahu systému so študentom pri voľbe študijného plánu na nasledujúci školský rok

Používateľ
študent, pedagóg, alebo akýkoľvek iný používateľ, má právo len prezerať rozvrh

Zadávateľ
pracovník katedry, prípadne fakulty, zodpovedný za napĺňanie databáz systému

Rozvrhár
pracovník katedry, fakulty zodpovedný za tvorbu rozvrhu

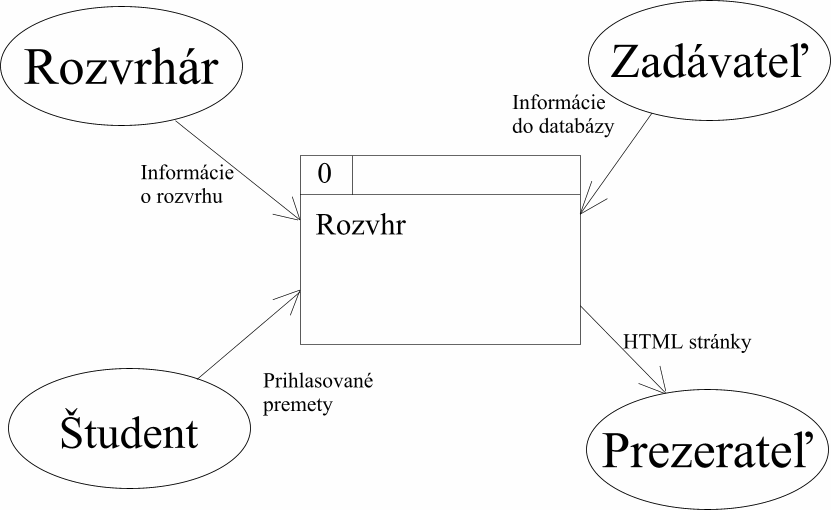

Kontextový diagram :



Diagram prvej úrovne

Diagram prvej úrovne znázorňuje prepojenie systému s externými entitami, spolu so základnou štruktúrou funkcionality systému. Popis entít zodpovedá popisu entít kontextového diagramu.

Popis procesov :

Tvorba rozvrhu - proces zabezpečuje tvorbu rozvrhu pre jedného alebo viacerých rozvrhárov

Prihlasovanie sa na predmety - proces zabezpečuje prihlásenie sa študentov na predmety otvárané v školskom roku

Editácia databáz - proces zabezpečí tvorbu, editáciu a mazanie údajov z databáz systému, databázy sú popísané ďalej

Prezeranie rozvrhu - proces zabezpečí prezeranie hotového rozvrhu pre študenta, pedagóga, miestnosť a predmet



Popis databáz :

V DFD je znázornená jedna databáza, ktorej súčasťou je viac úložísk, keďže práca s nimi je vykonávaná na rôznych miestach, nie sú úložiská rozpísané kvôli prehľadnosti.

Popis úložísk v databáze:

Hodina - identifikuje presný čas a trvanie predmetu (cvičenia, prednášky prípadne skúšky) počas semestra

Predmet - informácie o predmete, počet prednášok, cvičení, krátky popis a ďalšie informácie, ktoré je vhodné o predmete vedieť (vo forme poznámky)

Miestnosť - informácie o miestnostiach, kapacita, vybavenie, príslušnosť k vlastníkovi

Vyučujúci - informácie o vyučujúcom

Skupina - informácie o existujúcich skupinách študentov, rozdelenie na krúžky, skupiny a pod.

Študent - informácie o študentovi

Diagram prvej úrovne :



Logický návrh údajov

Na znázornenie dátovejštruktúry systému sme použili metódu diagram modelu údajov (DMD - Data Model Diagram).

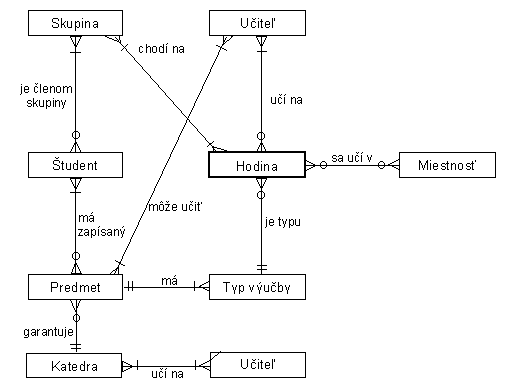

Diagram modelu údajov :



Význam entít:

Skupina - Entita Skupina je zovšeobecnením krúžku študentov, ale je všeobecnejšia. Takto je možné vytvárať rôzne zoskupenia študentov napr. paralelky, krúžky, tímy, odbory, .... Jeden študent môže patriť k viacerým skupinám a jedna skupina môže obsahovať viac študentov.

Študent - Entita Študent reprezentuje študenta a zahŕňa údaje o ňom.

Predmet - Entita Predmet reprezentuje predmet a zahŕňa všeobecné údaje o ňom.

Typ výučby - Entita Typ výučby opisuje spôsob výučby nejakého konkrétneho predmetu. Napr. predmet PAP, má štyri spôsoby výučby: prednáška, cvičenie, exkurzia, skúška. Táto entita zahŕňa podrobné informácie o výučbe ako sú rozsah, špec. podmienky, atď.

Hodina - Entita Hodina je centrálnou entitou dátového modelu. Reprezentuje výučbu v rozvrhu. Napr. APS, 20.9.1999, 9:15-10:05, DE-300.

Miestnosť - Entita Miestnosť reprezentuje miestnosť vhodnú na výučbu, zahŕňa informácie o nej.

Učiteľ - Reprezentuje učiteľa/cvičiaceho, ktorý môže byť zaradený do rozvrhu a  môže učiť nejaký predmet.

Katedra - Reprezentuje katedru na fakulte a zahŕňa údaje o nej.



Popis modelu:

Myšlienka údajového modelu je takáto :

Centrálnou entitou je entita Hodina, na ktorú sú naviazané ostatné entity, ktoré dopĺňajú jej vlastnosti. Na hodinu je naviazaná :

miestnosť, kde sa hodina učí

učiteľ, ktorý na danej hodine učí

skupina študentov, ktorá na hodinu chodí

typ hodiny (cvičenie, prednáška, skúška, exkurzia,...)

Prepojenie medzi entitou Učiteľ a entitou Predmet predstavuje možnosť/schopnosť učiteľa učiť/cvičiť/skúšať/... daný predmet.

Prepojenie medzi entitou Katedra a entitou Predmet reprezentuje, fakt, že katedra garantuje predmet.

Prepojenie medzi entitou Učiteľ a entitou Katedra, vyjadruje fakt, že učiteľ učí na katedre.

Takto navrhnutý údajový model má tieto vlastnosti:

• na každý deň sa dá zostaviť rôzny rozvrh

• do rozvrhu sa dajú zahrnúť skúšky

• študenti môžu byť zoskupovaný podľa rôznych kritérií a tak systém vie vygenerovať rozvrh, vlastne pre ľubovolnú skupinu študentov

• do rozvrhu sa dajú zahrnúť i exkurzie, špeciálne stretnutia, konferencie a pod.

• dovoľuje učiť viacerým učiteľom na tej istej hodine (vhodné pre konferencie, stretnutia, exkurzie)

Predbežný návrh atribútov entít :

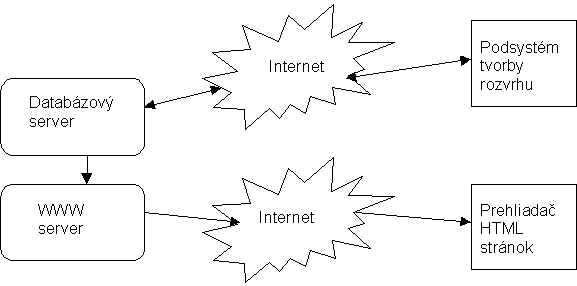

Architektonický návrh

Základnou požiadavkou na systém je poskytnúť možnosť práce viacerým používateľom nad tou istou množinou údajov. Údaje sú združené v jednej databáze do ktorej je umožnený prístup do ktorej je umožnený prístup z viacerých miest. Je to riešenie klient – server, ktoré bolo overené už v existujúcich systémoch.
